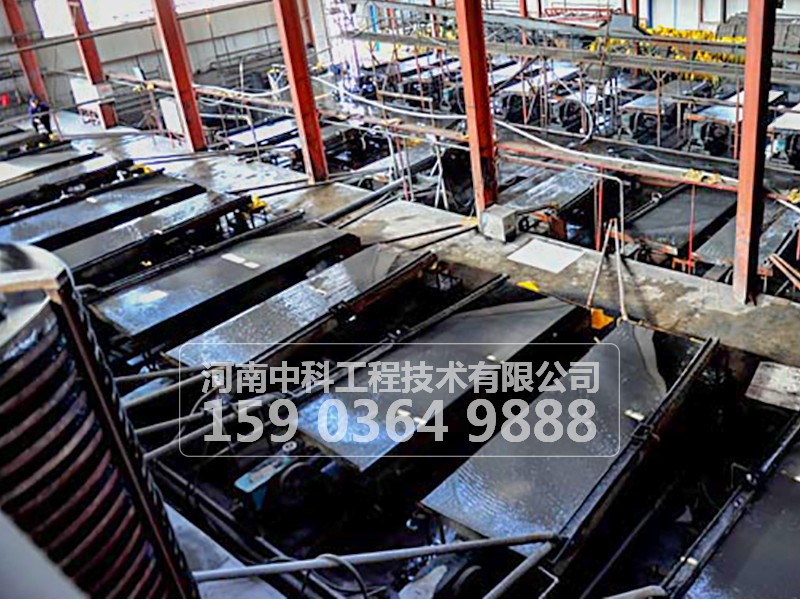

搖床結構對其選擇過程的影響如下:

堰(1)床的形狀和尺寸。床面的幾何形狀分為矩形、梯形和菱形，如圖32所示。結構上矩形床面 簡單，但面積利用率低，無礦流區面積大，一般床面為梯形或菱形。我國生產的搖床面多為梯形，礦山端寬，精礦排礦山端窄。(常用工業搖床尺寸為4500mm×1800mm×1500mm)。菱形床面不僅面積利用率高，而且選帶延長，分選效率也提高了。這種床在國外被廣泛使用。

床面高寬比影響分選指標，增加長度，延長分選帶，增加重礦物品位的寬度，有助于提高尾礦分選機會，提高回收率。

(2)床面鋪裝材料。床上鋪路的目的有三個。防止漏水，提高耐磨性，保證一定的粗糙度(摩擦系數)。鋪裝材料可用薄橡膠板、油漆灰(生漆配合一定比例的燒石膏)涂裝、聚胺脂膠涂裝等。

(3)床的形狀和配置。床的作用是保持一定的礦層厚度，逐步排出層后的上層輕礦物，床的斷面形狀和配置方式影響床上橫向水流的流動特性，影響礦層的松散方式和回收粒度的下限。

床條有凸起式(用木條、竹條、塑料條或橡膠條粘貼在床面上)和刻槽式(在床面上刻槽)。凸起式床的截面形狀有矩形、三角形、梯形、鋸齒形等，幾種床的截面形狀如圖33所示。矩形和梯形截面的床適合粗砂，鋸齒形和三角形截面的床適合細砂和礦泥。槽式床的斷面形狀為三角形，適合選擇礦泥。

床在床面上一般與尾礦排礦側邊線平行排列，其條數從27根到60根不同，床的高度從傳動終端向精礦排礦終端逐漸下降，末端各床沿尾礦邊線為30°~40°角的斜線前端消失。從給礦側向下的尾礦側床條逐漸提高。

(4)床面層數:搖床有單層和多層，多層搖床處理能力大，占地面積小，多用于選礦泥和煤。

。
